Glenair 790-037S直角PCB面板安裝連接器
發布時間:2025-02-17 09:01:25 瀏覽:37
Glenair 790-037S是一款直角 PCB 連接器,適用于后板安裝,設計用于與背板或柔性電路連接。該連接器具有輕質且堅固的直角頭,采用鍍金的 PC 尾部接觸點,適用于通孔印刷電路板安裝。
主要特性
設計與安裝:790-037S 連接器設計用于后板安裝,并配備導電面板密封墊,簡化安裝過程。外殼采用鋁制合金,具有 EMI 遮罩以增強屏蔽性能。
接觸點:提供 29 種不同的接觸點布局,包括 #23 信號接觸點以及 #16 和 #12 功率接觸點,最大電流承載能力為 23 安培。接觸點采用銅合金制成,表面鍍金,并配有不銹鋼護罩。
EMI 性能:可選配 EMI 彈簧,以提高外殼之間的導電性和屏蔽性能。
材料:
外殼:鋁制合金。
接觸點:銅合金,鍍金。
絕緣體:液晶聚合物(LCP)。
PCB 托盤:熱塑性材料。
EMI 遮罩:鋁制合金。
硬件:300 系列不銹鋼。
面板密封墊:導電氟硅橡膠。
封裝材料:環氧樹脂。
性能參數:
電流承載能力:#23 5 安培,#16 13 安培,#12 23 安培。
耐壓:#23 500 VAC RMS,#12 和 #16 1800 VAC RMS。
絕緣電阻:最小 5000 兆歐。
工作溫度范圍:-65°C 至 +150°C。
抗沖擊能力:300 g。
抗振動能力:20 g。

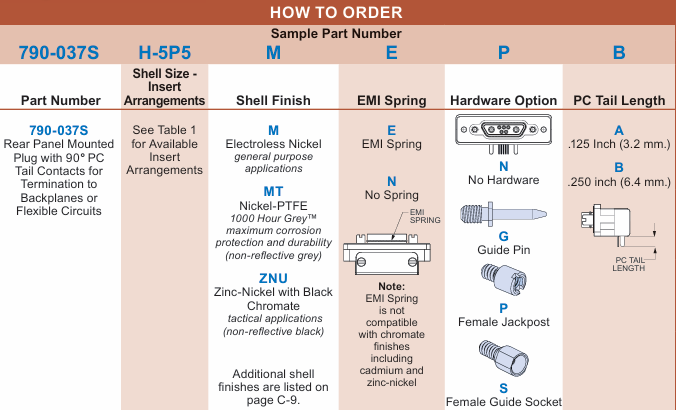

訂購信息:
Glenair連接器是全球知名的高端品牌,廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司,授權代理銷售Glenair產品,并提供技術支持。歡迎咨詢。
